Series 1100

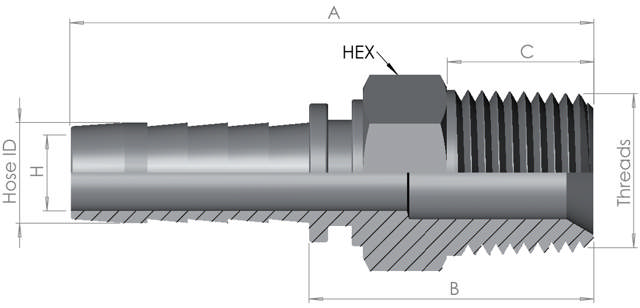

Hose End x NPT Male
STANDARD
ANSI/ASME B1.20.1
DEFAULT MATERIAL
Aisi316L (Alloy 1.4404 / UNS S31603 / 316L)
Also available in
Duplex
SuperDuplex (750)
SuperDuplex (760)
SMO254®(6MO)
S165M
Hastelloy®C-276
Inconel®625
Inconel®718
Incoloy®925
17-4PH
Nitronic®50
Nitronic®60
Titan Grad2
Titan Grad5
| Product Code | Hose ID 1 | Thread Dim 1 | A | B | C | H | Hex 1 | Material Code | |
|---|---|---|---|---|---|---|---|---|---|
| 11000404316 | 1/4" | 1/4"NPT | 55 | 28 | 14 | 4.5 | 17 | SS316 | |
| 11000406316 | 1/4" | 3/8"NPT | 59 | 29 | 15 | 4.5 | 19 | SS316 | |
| 11000604316 | 3/8" | 1/4"NPT | 58 | 28 | 14 | 7 | 17 | SS316 | |
| 11000606316 | 3/8" | 3/8"NPT | 62 | 32 | 15 | 7 | 19 | SS316 | |
| 11000608316 | 3/8" | 1/2"NPT | 66 | 36 | 19 | 7 | 22 | SS316 | |
| 11000806316 | 1/2" | 3/8"NPT | 64 | 33 | 15 | 9.5 | 19 | SS316 | |
| 11000808316 | 1/2" | 1/2"NPT | 68 | 37 | 0 | 10 | 22 | SS316 | |
| 11000812316 | 1/2" | 3/4"NPT | 72 | 42 | 20 | 10 | 27 | SS316 | |
| 11001208316 | 3/4" | 1/2"NPT | 79 | 41 | 19 | 10 | 27 | SS316 | |
| 11001212316 | 3/4" | 3/4"NPT | 80 | 42 | 20 | 15 | 27 | SS316 | |
| 11001216316 | 3/4" | 1"NPT | 85 | 47 | 24 | 15 | 36 | SS316 | |
| 11001616316 | 1" | 1"NPT | 97 | 49 | 24 | 20 | 36 | SS316 | |
| 11002020316 | 1 1/4" | 1 1/4"NPT | 105 | 50 | 24.5 | 24.5 | 46 | SS316 | |
| 11002424316 | 1 1/2" | 1 1/2"NPT | 110 | 52.5 | 25.5 | 32 | 50 | SS316 | |
| 11003232316 | 2" | 2"NPT | 126 | 64 | 33 | 45 | 65 | SS316 |
Other dimensions and combinations are available upon request. We maintain a large inventory for fast delivery and offer custom products in a variety of materials.
HS-Code | 73079900 |
Country of origin | Norway |
