Series 2290

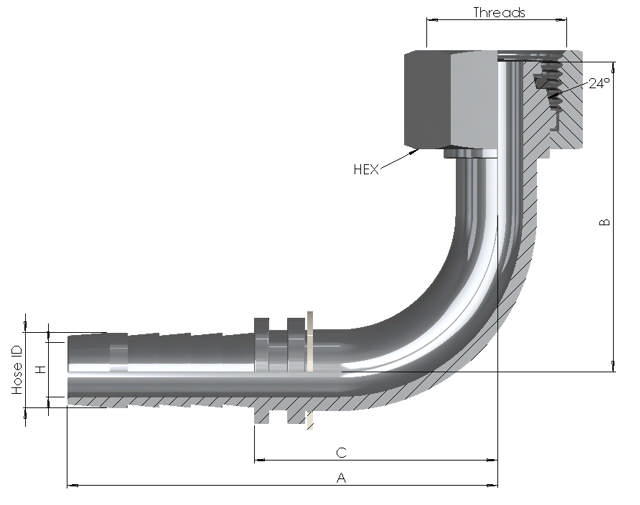

Hose End x DKO-S Female 90°
STANDARD
ISO8434-4
DEFAULT MATERIAL
Aisi316L (Alloy 1.4404 / UNS S31603 / 316L)
Also available in
Duplex
SuperDuplex (750)
SuperDuplex (760)
SMO254®(6MO)
S165M
Hastelloy®C-276
Inconel®625
Inconel®718
Incoloy®925
17-4PH
Nitronic®50
Nitronic®60
Titan Grad2
Titan Grad5
| Product Code | Hose ID 1 | Tube Metric 1 | Thread Dim 1 | A | B | C | H | Hex 1 | Material Code | |
|---|---|---|---|---|---|---|---|---|---|---|
| 22900408316 | 1/4" | 8S | M16x1,5 | 54 | 31 | 31 | 4.5 | 19 | SS316 | |
| 22900410316 | 1/4" | 10S | M18x1,5 | 54 | 31 | 31 | 4.5 | 22 | SS316 | |
| 22900612316 | 3/8" | 12S | M20x1,5 | 63 | 37 | 33 | 7 | 24 | SS316 | |
| 22900614316 | 3/8" | 14S | M22x1,5 | 63 | 38 | 33 | 7 | 27 | SS316 | |
| 22900816316 | 1/2" | 16S | M24x1,5 | 75 | 47 | 44 | 10 | 30 | SS316 | |
| 22901020316 | 5/8" | 20S | M30x2,0 | 87 | 55 | 52 | 12 | 36 | SS316 | |
| 22901220316 | 3/4" | 20S | M30x2,0 | 100 | 65 | 62 | 15 | 36 | SS316 | |
| 22901225316 | 3/4" | 25S | M36x2,0 | 100 | 66 | 62 | 15 | 41 | SS316 | |
| 22901625316 | 1" | 25S | M36x2,0 | 125 | 76 | 77 | 19 | 41 | SS316 | |
| 22901630316 | 1" | 30S | M42x2,0 | 125 | 78 | 77 | 19 | 50 | SS316 | |
| 22902038316 | 1 1/4" | 38S | M52x2,0 | 155 | 100 | 100 | 24 | 60 | SS316 |
Other dimensions and combinations are available upon request. We maintain a large inventory for fast delivery and offer custom products in a variety of materials.
HS-Code | 73079900 |
Country of origin | Norway |
